La mise en place du maillage :
 |
Au départ il faut réaliser le maillage du volume afin de définir les éléments de volume qui interviendront dans le calcul. On accède au maillage par un double-clic sur Surfacique |
 |

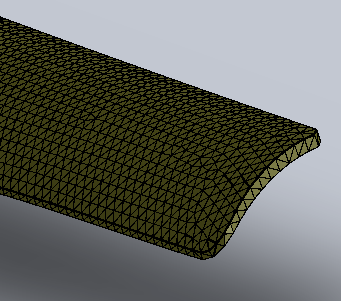

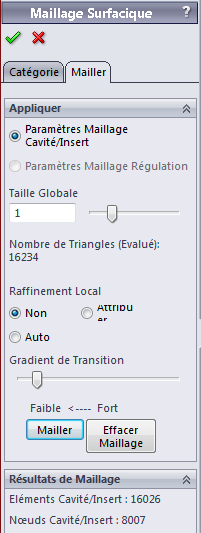

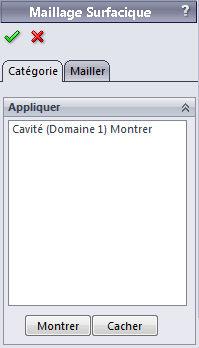

La fenêtre de travail sur le maillage présente deux onglets. L'onglet Catégorie liste les cavités (ou volume de pièce) que le logiciel a identifié sur la fenêtre graphique de SolidWorks. Dans ce cas une seule cavité doit être visible. L'onglet Mailler permet de définir le maillage que l'on souhaite, par défaut c'est la coche Paramètres Maillage Cavité/Insert est active, c'est celle que nous utiliserons. La taille globale indique la distance (en mm) qu'utilisera le logiciel entre chaque "noeud" du maillage, c'est la valeur 1 que nous utiliserons. Aprés éxécution du maillage, par la commande "Mailler", les résultats s'affichent en bas de la fenêtre (Nombre d'éléments et de noeuds créer lors du maillage).  vue du maillageA la fin du maillage, on valide par le coche verte en haut de la fenêtre du menu Maillage Surfacique |
 |
