Le produit support de l'étude :
Le moteur Stirling Basse Température
1. Description, caractéristiques techniques :

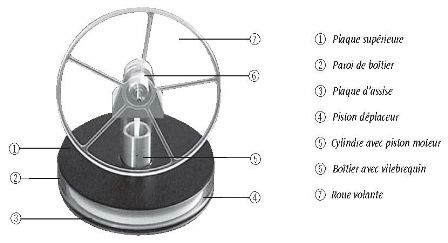

La chaleur dégagée par la main suffit déjà pour mettre le moteur Stirling à basse température en mouvement,
une différence de température d’env. 5°C seulement entre les plaques d’assise et supérieure étant largement
suffisante.
Le cylindre moteur est en verre de précision, le cylindre déplaceur et la roue volante en verre acrylique,
d’où une très bonne observation des mouvements des pistons moteur et déplaceur ainsi que de l’entraînement du vilebrequin.
Le vilebrequin et la bielle sont montés dans des roulements à billes miniatures de précision, minimisant ainsi les pertes au frottement.
Par le revêtement noir mat de la plaque supérieure, le moteur Stirling peut également être utilisé comme moteur solaire.
.

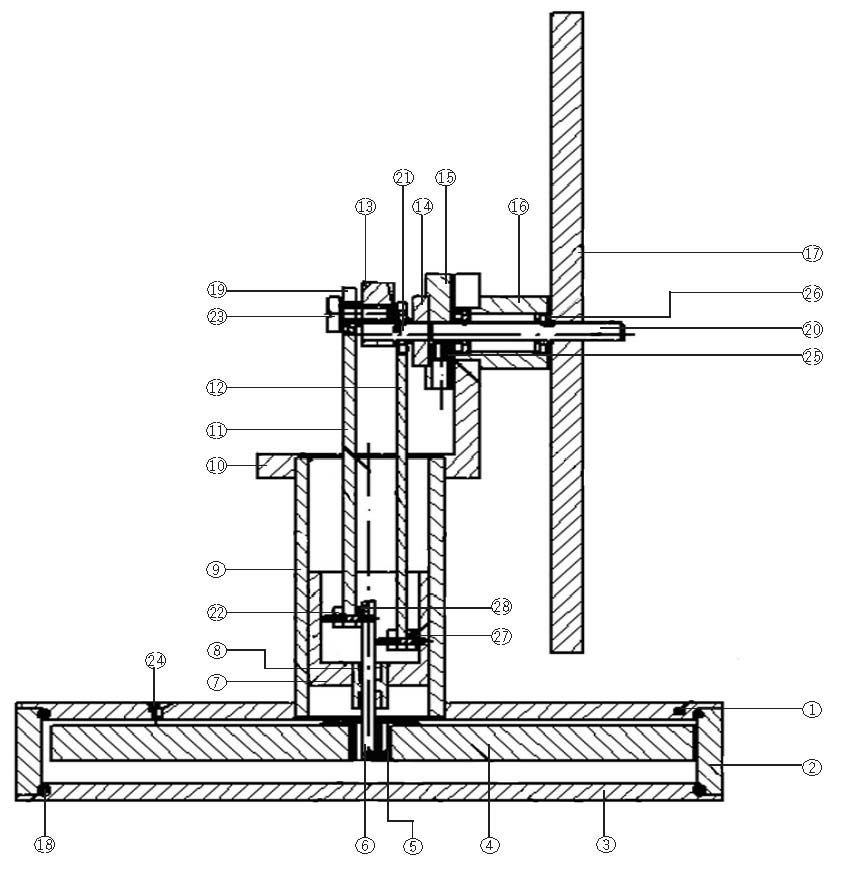

Vue en coupe du mécanisme

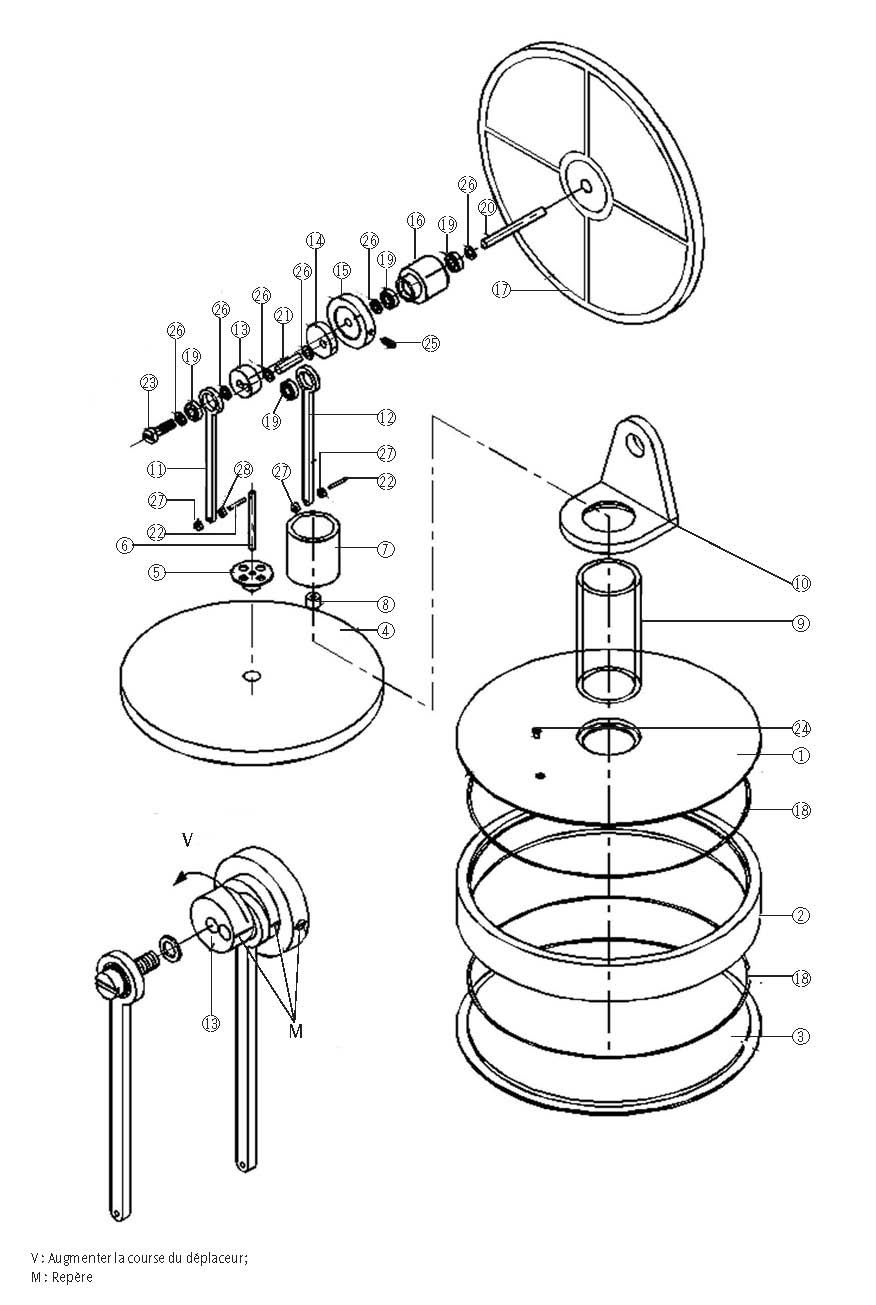

Eclaté du moteur
Nomenclature du mécanisme :
|
28 |
Disque de serrage étroit |
1 |
|
|
27 |
Disque de serrage large |
3 |
|
|
26 |
Disque d’espacement |
6 |
Rondelles de calage sur l’arbre |
|
25 |
Vis sans tête M2x5 |
1 |
|
|
24 |
Vis à tête fraisée M2x3 |
1 |
|
|
23 |
Vis à tête cylindrique M3x8 |
1 |
|
|
22 |
Goupille élastique Ø1 x 8mm |
2 |
|
|
21 |
Tourillon de manivelle |
1 |
|
|
20 |
Vilebrequin |
1 |
|
|
19 |
Roulement à bille |
4 |
Ø3 / Ø7 / épaisseur 2 |
|
18 |
Joint torique |
2 |
Etanchéïté du cylindre déplaceur |
|
17 |
Roue volante |
1 |
Volant d’inertie |
|
16 |
Coussinet |
1 |
|
|
15 |
Flasque de manivelle |
1 |
|
|
14 |
Insert |
1 |
|
|
13 |
Bras de manivelle |
1 |
|
|
12 |
Bielle longue |
1 |
|
|
11 |
Bielle courte |
1 |
|
|
10 |
Equerre |
1 |
Pièce de liaison usinée |
|
9 |
Cylindre moteur |
1 |
Transparent et de Ø précis |
|
8 |
Douille de piston moteur |
1 |
Palier de guidage entre le piston et la tige |
|
7 |
Piston moteur |
1 |
Ø précis pour jeu mini avec le cylindre |
|
6 |
Barre de déplaceur |
1 |
Axe du piston déplaceur |
|
5 |
Douille de déplaceur |
1 |
Pièce de liaison Axe / piston |
|
4 |
Déplaceur (piston) |
1 |
Léger et rigide (mousse thermoplastique) |
|
3 |
Plaque inférieure |
1 |
Pièce d’échange thermique |
|
2 |
Paroi de boitier (cyl. déplaceur) |
1 |
Translucide (tube thermoplastique Ø110) |
|
1 |
Plaque supérieure |
1 |
Couleur noire pour fonctionnement solaire |
|
REP |
Désignation |
Nbre |
Observations |
|
Moteur Stirling BT (3B Scientific) |
|||
