Identifier la masse et la matière de chaque composant :

Le fichier d'assemblage du moteur Stirling BT va maintenant servir de ressource pour compléter le document réponse, afin de pouvoir ultérieurement réaliser un éco-audit d'une production de ce mécanisme.

Première méthode : édition des fichiers pièce de l'assemblage

Ouverture d'un fichier pièce depuis l'assemblage :

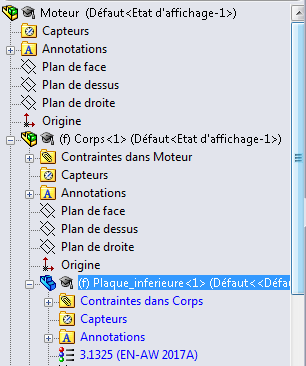

Par double-clic, il est possible d'ouvrir les différents niveaux de l'arborescence de l'assemblage et d'atteindre l'arbre de construction d'un fichier pièce :

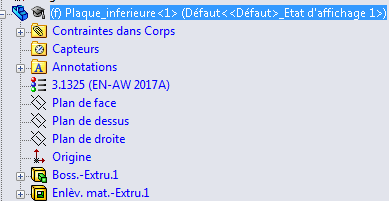

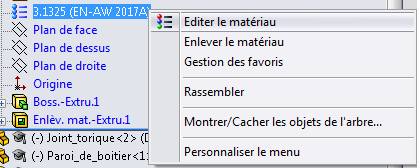

dans cet arbre on peut accéder aux données matériau par clic-droit sur le matériau :


Lorsque une pièce est sélectionnée  :


Elle change d'aspect dans la fenêtre graphique et on peut alors éditer les  et identifier la masse de la pièce concernée :


Deuxième méthode : visualisation de l'assemblage avec sustainability

Activer Sustainability

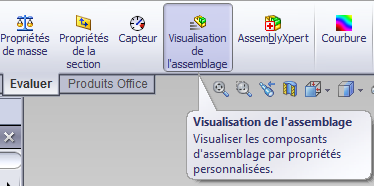

Modifier la visualisation de l'assemblage par : évaluer / visualisation de l'assemblage

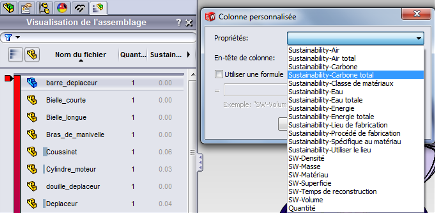

On choisi ensuite le critère suivant lequel on souhaite différencier les pièces dans l'assemblage :

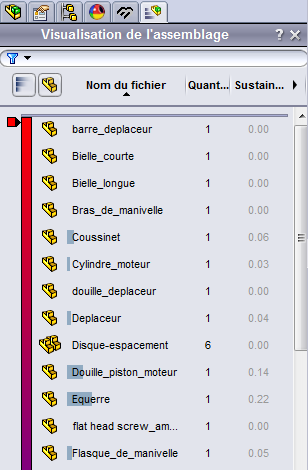

on obtient un nouvel arbre de visualisation :


On sélectionne une pièce :

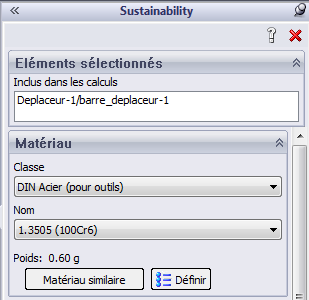

Les caractéristiques de la pièce deviennent alors visibles :


Il devient alors possible de compléter le document réponse
