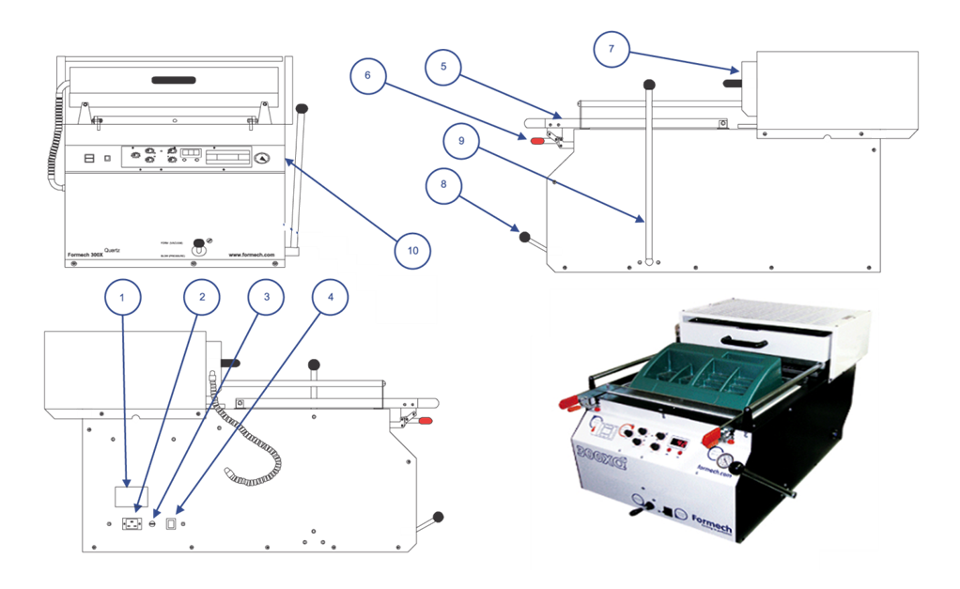

Thermoformeuse Formech 300XQ :
1. Plaque de spécification. Celle-ci donne le model, le courant électrique nécessaire à la machine et autres informations utiles.
2. Prise de contact femelle. La machine est équipée d'un câble électrique qui se branche à la prise femelle et ensuite dans une prise courant adaptée. Si votre machine a un voltage ou une fréquence spécifique, elle doit être fournie d'un lien qui ne se branche pas dans la prise principale. Voir le chapitre de sécurité au début de ce manuel. Notez bien l'étiquetage de sécurité.
3. Fusible principal. Ce fusible protège la machine et ne doit être remplacé que par un fusible des mêmes caractéristiques.
4. Interrupteur de contact ON/OFF. Ceci est l'interrupteur principal. En position OFF, le courant est coupé à toutes les fonctions. Avant d'entamer tous travaux de réparation, veuillez toujours retirer le fil principal de la prise contact femelle.
5. Cadre de verrouillage. Celui-ci maintien le plastique en position durant le moulage et démoulage.
6. Pinces de verrouillage. Ces pinces fixent le cadre fermement. Apres avoir posé le plastique sous le cadre les pinces sont ajustées en serrant et desserrant les visOranges.Les leviers sont soulevés jusqu'à qu'ils soient complètement au centre.L'ajustement ne peut être qu'effectué sans pression.L'arrière du cadre s'ajuste complètement lui-même.
7. Plateau de chauffe. Celui-ci porte les éléments de chauffe et est tiré vers l'avant en tirant la manette centrale.
8. Valve de vide. Lorsque la pompe d'aspiration est en marche cette valve change entre aspirer de l'air entre le moule et le moulage pendant le thermoformage (aspiration) et introduire de l'air entre le moule et le moulage afin de démouler le produit fini.
9. Levier de table. Lorsque tiré vers vous la table se soulèvera au maximum. Une pression supplémentaire verrouillera la table dans cette position. Pendant le formage la table entière avec le moule est soulevée dans le plastique chaud et est verrouillé en place pour s'assurer d'une bonne étanchéité. A la fin du cycle, la table est remise en position basse en repoussant le levier loin de vous.
NOTE: Une fermeture mécanique créée pour prévenir le soulèvement du moule dans les éléments de chauffe fragiles empèchent la table de se soulever à moins que le plateau de chauffe est en fin de remise en place.

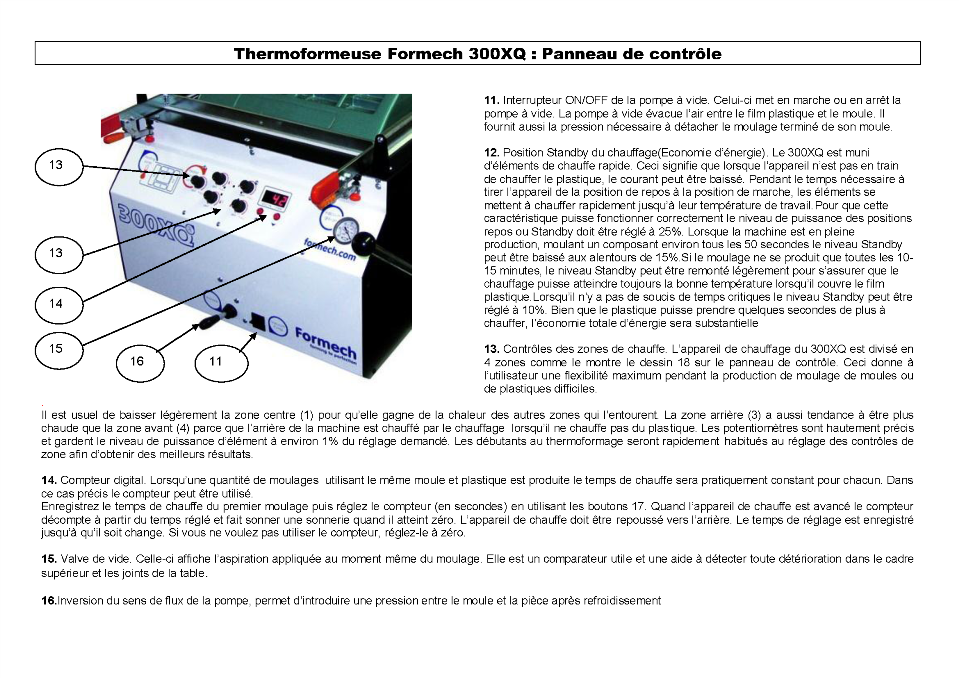

10. Panneau de contrôle. Voir le chapitre ci-dessous
