Etude de procédé

Utilisation du logiciel CES Edupack :

Identification du matériau : Recherche de la fiche du matériau et reprise par copire-coller sur le document réponse des éléments et caractéristiques indiqués pour une mise en oeuvre par thermoformage

Afin de mettre en évidence la compatibilité du matériau et du procédé, on réalisera le travail suivant :

Etude du principe du thermoformage :

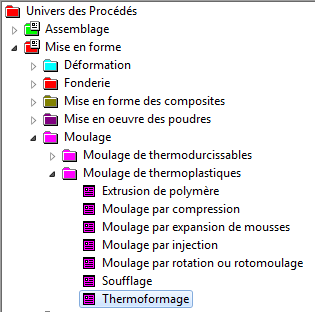

Localisation :

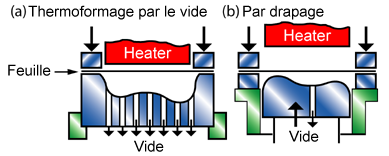

Le procédé On peut mettre en forme de grandes feuilles thermoplastiques de manière économique par thermoformage. Dans le thermoformage par le vide, une feuille thermoplastique, chauffée jusqu'à son point de ramollissement, est aspirée par le vide sur les contours du moule prenant ainsi sa forme; elle est ensuite refroidie, se solidifiant au contact du moule. Le thermoformage par drapage est basé en partie sur le vide et en partie sur l'affaissement naturel du polymère chaud pour donner la forme

Recherche de la fiche du matériau et reprise par copire-coller sur le document réponse des éléments et caractéristiques indiqués pour une mise en oeuvre par thermoformage

Création d'un Diagramme :

Les étapes de la construction : Un graphe ayant pour critère en X le tri par masse volumique des matériaux, par rapport à un besoin de légèreté. En Y le critère sera le module de cisaillement.  On établira ensuite des limites suivant 2 critères : le fait que le matériau soit recyclable et qu'il dispose d'un indice 5 de moulabilité. On établira par le stage Tree une obligation au fait que le matériau soit utilisable en thermoformage.

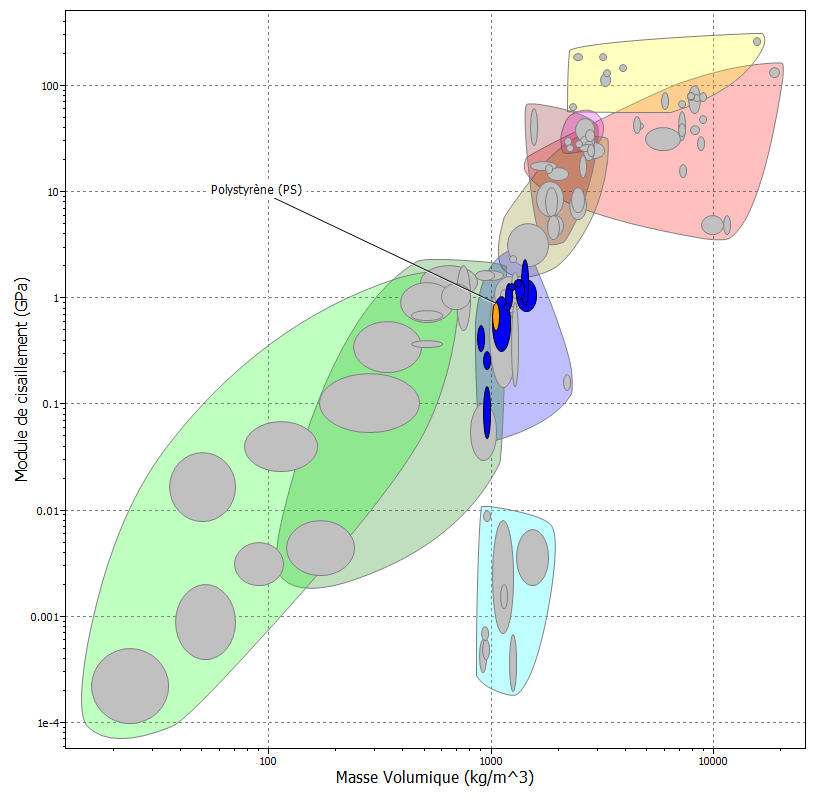

Le diagramme obtenu :
