| Les étapes de la simulation |
||||||
| Le maillage | Le choix de la matière | Définition de la presse | Les paramètres de remplissage | Le(s) point(s) d'injection | Exécution du calcul | Consultation et analyse des résultats |
Accès au tutoriel : la poignée
Voir le diaporama tutoriel

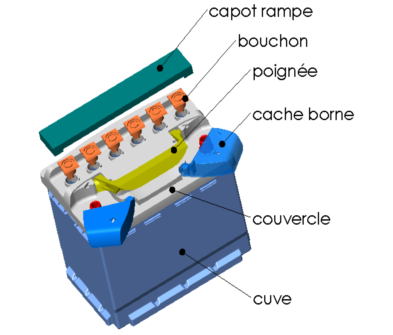

Exemple tutoriel : capot de batterie
La pièce étudiée est le capot de rampe.

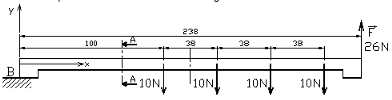

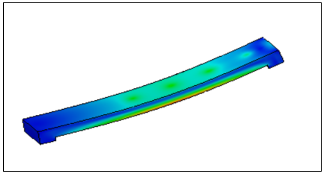

Après une étude du cahier des charge de la pièce et de son comprtement mécanique (simulation CosmosXpress), ...

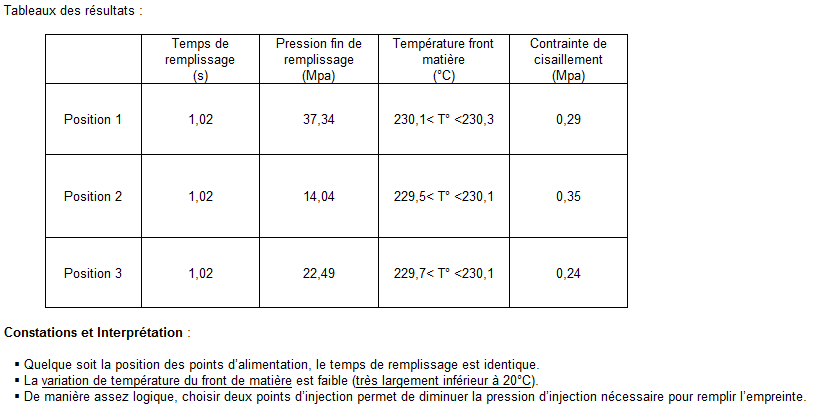

3 cas d'injections sont testés sur le volume :
 |
Cas 1 : Un seul seuil d'injection à l'extrémité de la pièce. |
| Cas 2 : Deux seuils latéraux |
 |
 |
Cas 3 : Un seuil central |
C'est la solution 3 qui est retenue car elle présente le meilleur compromis entre les qualités de remplissage satisfaisantes et les contraintes du cahier des charges.
