L'utilisation dans un groupe électrogène :

Le groupe électrogène de la société Philips :

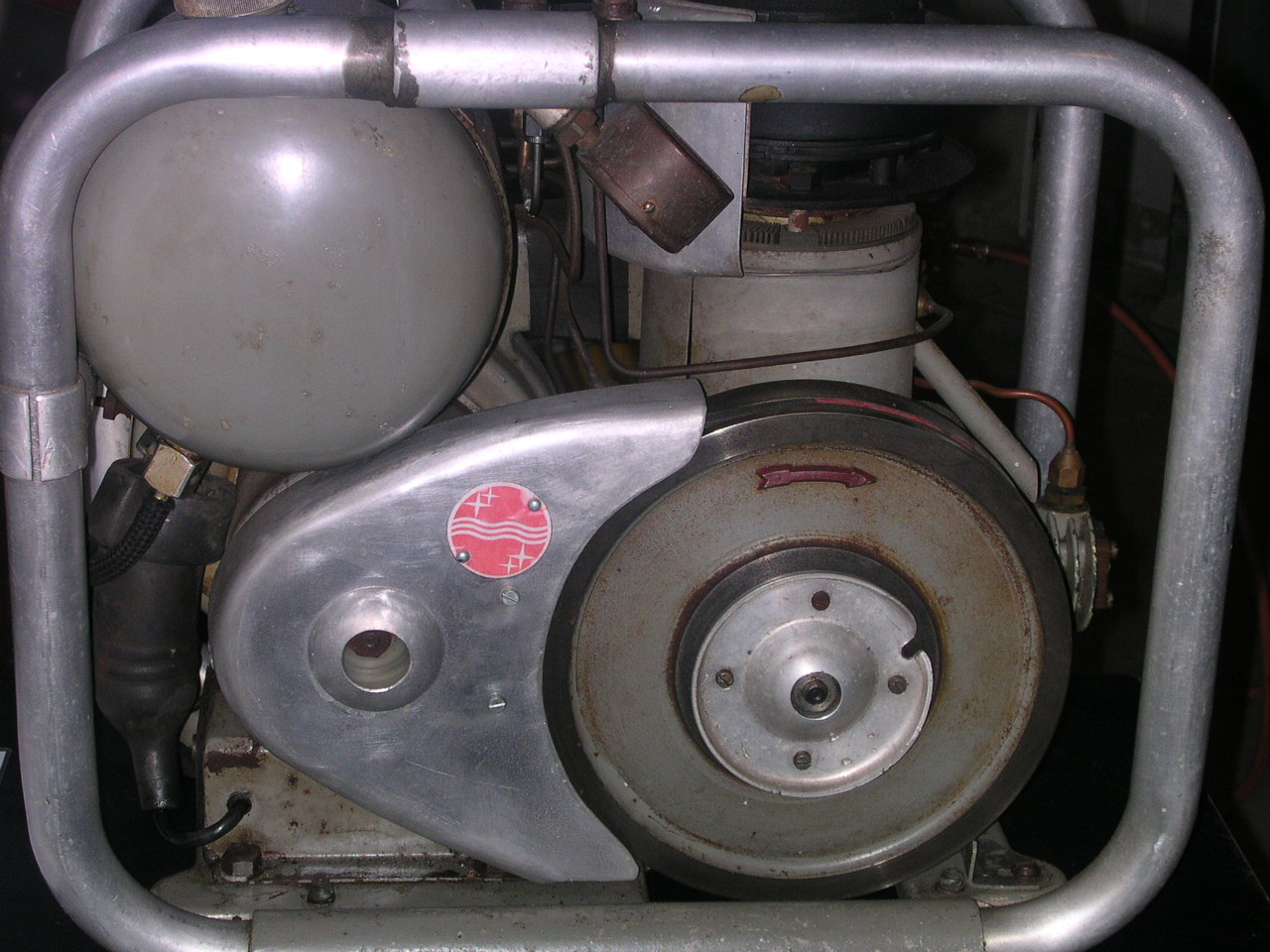

Philips1

philips2



Description :

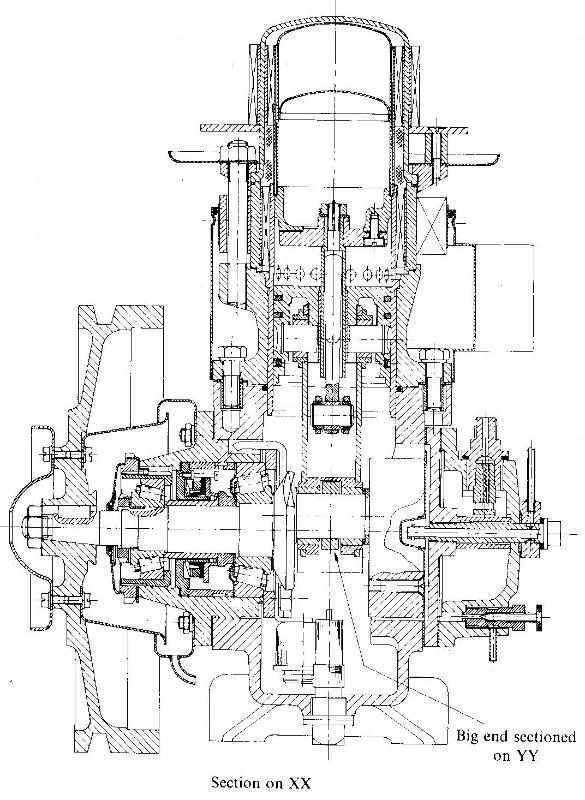

schéma
La dynamo 15 est située derrière la turbine, sur le même arbre. 1 entrée de d'air (filtre) ; 2 compresseur de pressurisation du moteur à environ 10 atm ; 3 séparateur d'huile; 4 robinet d'huile; 5 valve unidirectionnelle du réservoir d'air 16 (cadre tubulaire) ; 6 air fraîs ; 7 soupape de sécurité ; 8 soupape d'alimentation anti-retour du réducteur de pression (9); 9 réducteur de pression ; 10 injecteur de carburant  ; 11 chambre du brûleur; 12 brûleur; 13 réservoir de carburant; 14 carburateur; 15 turbine d'air de combustion; 16 châssis tubulaire servant de réservoir d'air sous pression pour le démarrage; 17 manomètre;

le générateur de courant fourni  200W sous 220 v à une fréquence de 50 Hz

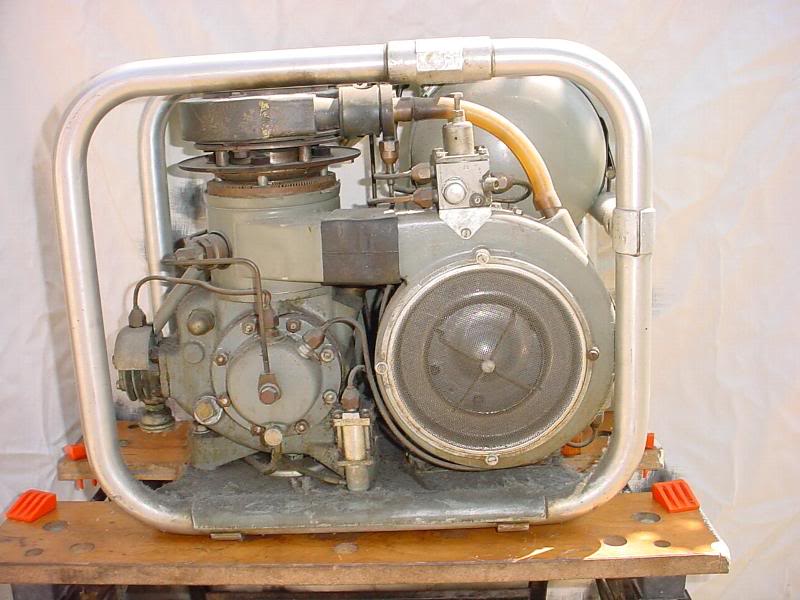

philips3

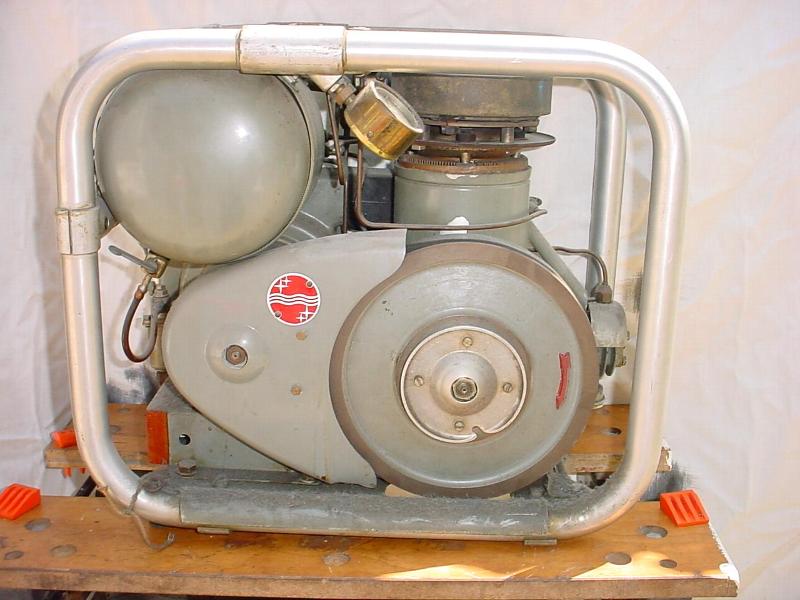

philips2

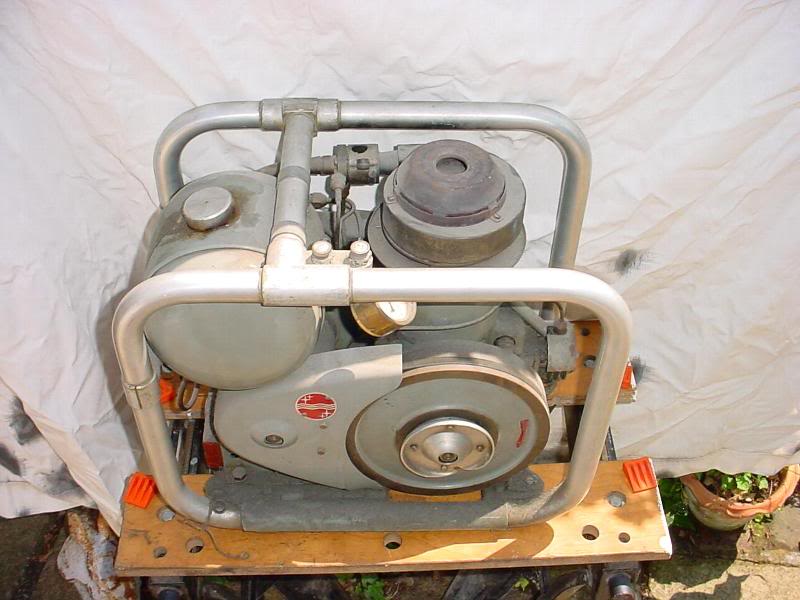

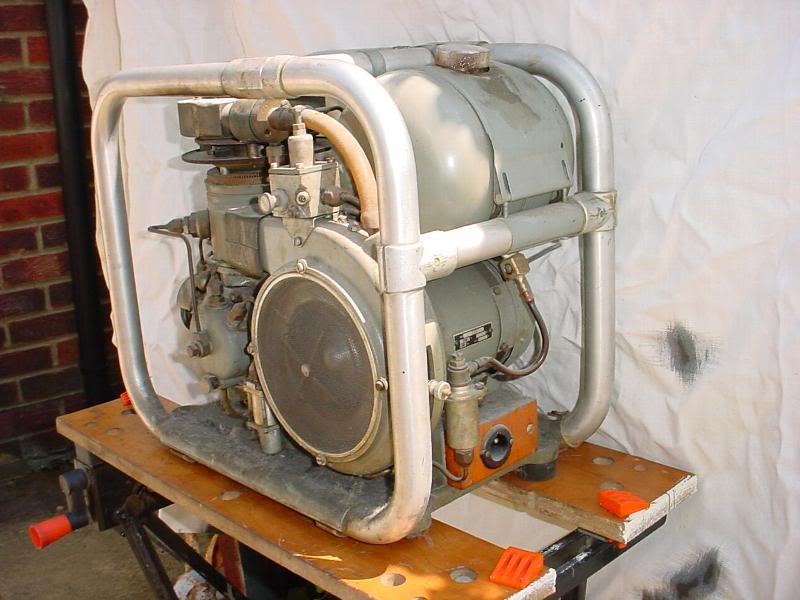

philips4Philips6Philips6		plan1
dessin3



AUGUSTE Denis Novembre 2011
